北京弱电系统工程施工现场脚手架施工有哪些安全隐患？MG电玩北京监控安装工程公司提醒要注意规范施工！

发布日期：2023-01-01 / 点击次数：621

北京弱电系统工程施工现场脚手架施工有哪些安全隐患？MG电玩北京监控安装工程公司提醒要注意规范施工！

施工悬挑脚手架构造常见问题

常见问题一：立杆垂直度偏差较大（现场立杆垂直度偏差为150mm）。


规范规定：

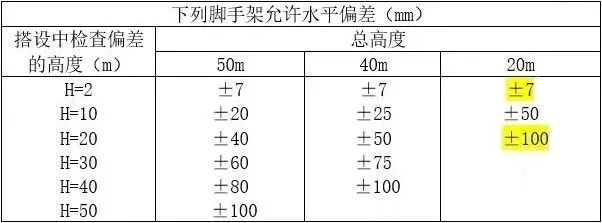

常见问题二：纵向水平杆高差偏差较大（现场纵向水平杆高差超100mm）。


规范规定：

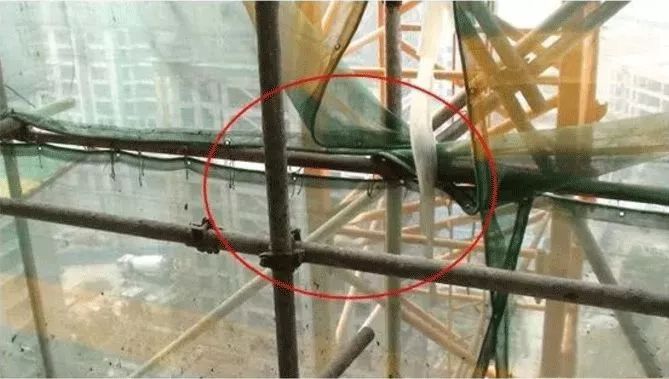

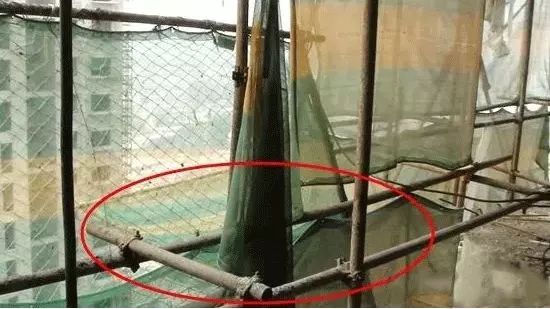

常见问题三：纵向水平杆接头位置居于跨中（现场水平杆、立杆接头位置极为随意）。


规范规定：

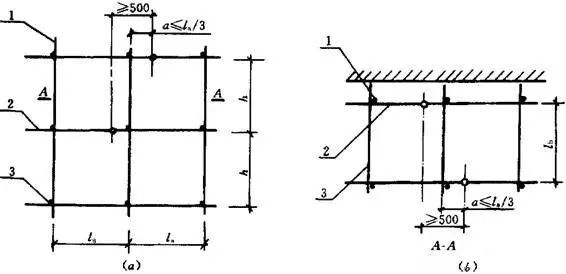

（1）两根相邻纵向水平杆的接头不应设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不应大于纵距的1/3，如下图：


（2）当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的1/3。
综上，脚手架同步同跨内不得出现两个接头。

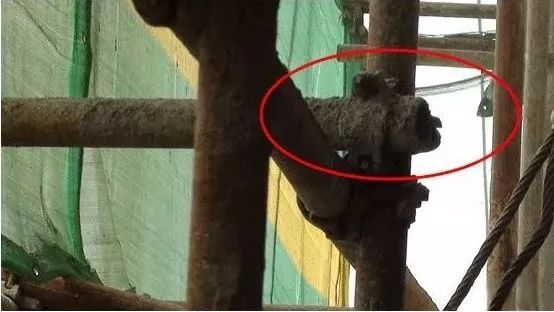

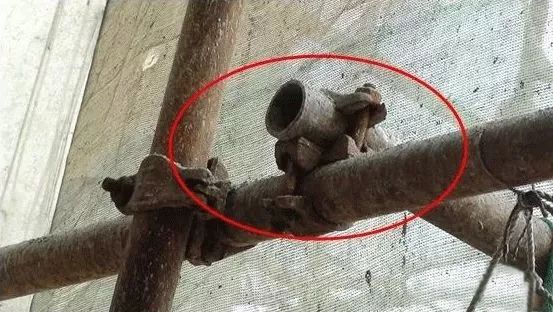

常见问题四：小横杆、部分纵向水平杆及连墙件杆件端头伸出扣件盖板边缘长度小于100mm（此类问题现场极多，亟待整改）。




规范规定：
各杆件端头伸出扣件盖板边缘长度不应小于100mm。

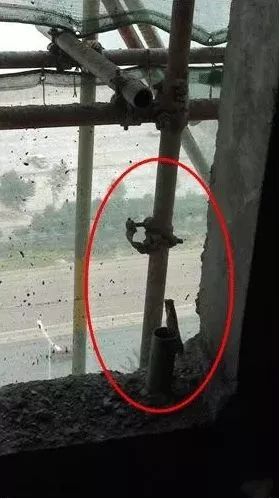

常见问题五：立杆间距偏大，部分立杆未连续设置，且未进行补强处理（现场施工过程中，立杆间距设置较为随意，同类问题存在于纵向水平杆处）。


处理措施：在有外挑阳台、飘窗板处脚手架立杆断开时，断开脚手架应参照规范中给定的门洞部位脚手架加强措施进行补强处理。
常见问题六：连墙件设置方式与规范不符、数量偏少，且现场缺失严重，给架体带来极大安全隐患（此问题必须及早整改）。

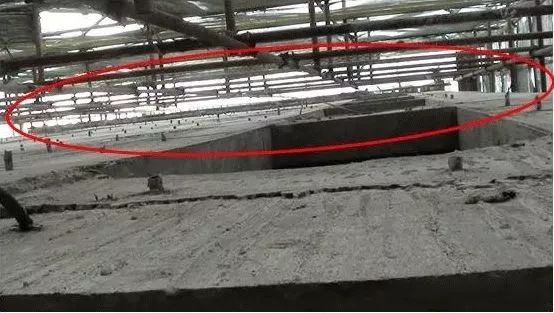

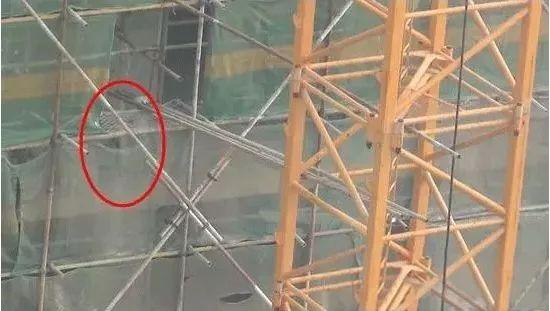

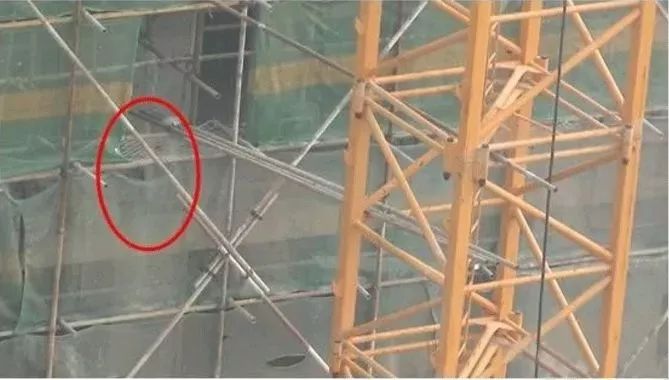

参照两幅图：由第十六层起挑的脚手架在北侧楼梯间处自底至顶连墙件全部缺失，并连墙件设置位置极为随意。
规范规定：
（1）连墙件应靠近主节点设置，偏离主节点的距离不应大于300mm。
（2）应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定。
（3）应优先采用菱形布置，或采用方形、矩形布置，一般为“两步三跨”。
（4）连墙件的安装应随脚手架搭设同步进行，不得滞后安装。
常见问题七：小横杆设置位置偏离主节点，且部分主节点处漏设小横杆。

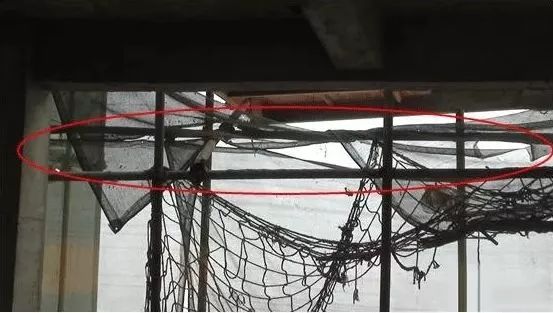

▲小横杆偏离主节点




▲小横杆未设置

规范规定：（强制条文）。
主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。
常见问题八：脚手架上堆积较多杂物，且未及时清理，给下方施工人员造成安全隐患。




处理措施：管理人员及时跟踪检查，及时清理安全隐患。

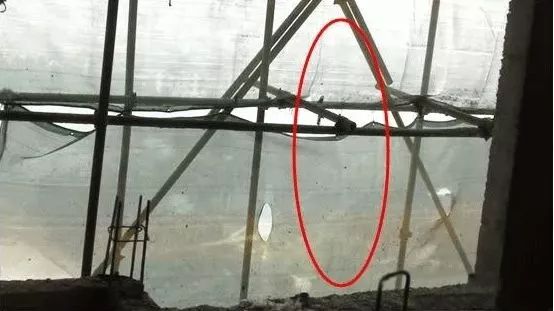

常见问题九：剪刀撑斜杆错位，且剪刀撑斜杆与架体立杆或水平杆未用扣件连接。



▲斜杆与立杆未连接


▲剪刀撑斜杆错位
规范规定：
（1）剪刀撑斜杆的接长应采用搭接或对接，搭接接长时，搭接长度不应小于1m，并应采用不少于2个旋转和扣件固定。端部扣件盖板的边缘至杆端距离不应小于100mm。
（2）剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。
（3）每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在45°~60°。

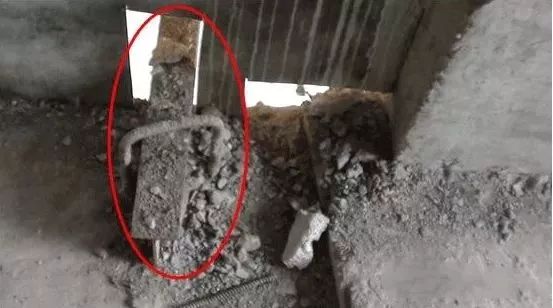

常见问题十：悬挑脚手架悬挑型钢的悬挑长度大于其锚固长度，且锚固型钢悬挑梁的U形钢筋拉环多数为单根，并部分锚固型钢悬挑梁的U形钢筋拉环处木塞缺失。

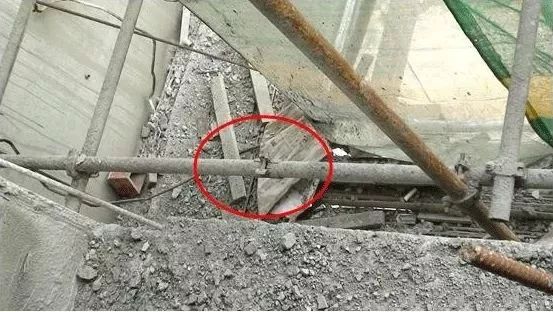

▲木塞缺失、型钢锚固长度小于其悬挑长度、U型锚固筋为单根
规范规定：
（1）一次悬挑脚手架高度不宜超过20m。
（2）型钢悬挑梁宜采用双轴对称截面的型钢。悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于160mm。悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。锚固型钢悬挑梁的U形钢筋拉环或锚固螺栓直径不宜小于16mm。
（3）用于锚固的U形钢筋拉环或螺栓应采用冷弯成型。U形钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。
（4）型钢悬挑梁悬挑端应设置能使脚手架立杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应小于100mm。
（5）锚固位置设置在楼板上时，楼板的厚度不宜小于120mm。如果楼板的厚度小于120mm应采取加固措施。
（6）悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根；型钢悬挑脚手架构造见下图：
