光分箱墙体及位置选择

直熔型光纤分纤箱用于一级分光模式下楼道、弱电井等场所，主要用于光缆和入户蝶形光缆的熔接，箱体具备光缆、蝶形光缆固定装置及光纤盘纤位置，可堆叠熔纤盘，箱体容量为24、48芯。安装地点需根据设计文件施工，一般在楼宇内尽量选择物业设备间、车库、楼道、竖井、走廊等合适地点安装。

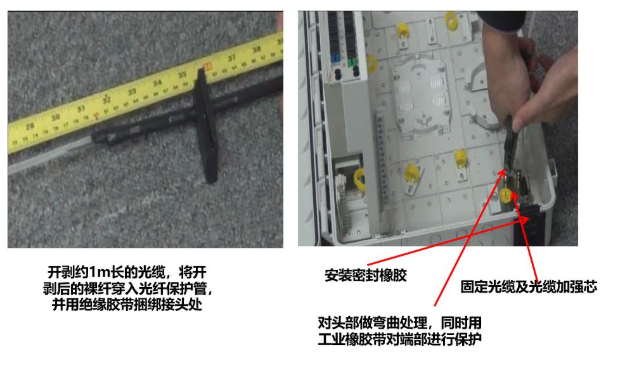

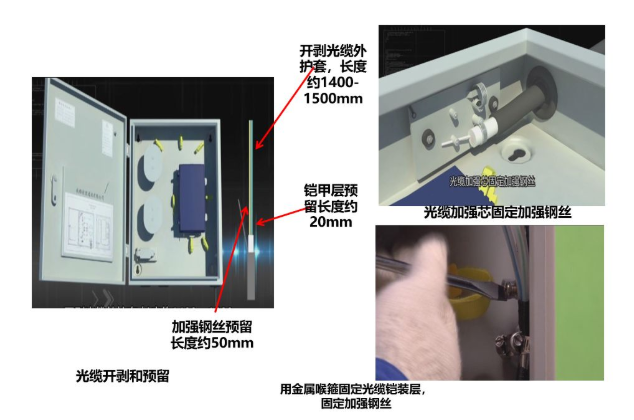

2、光分箱进线光缆

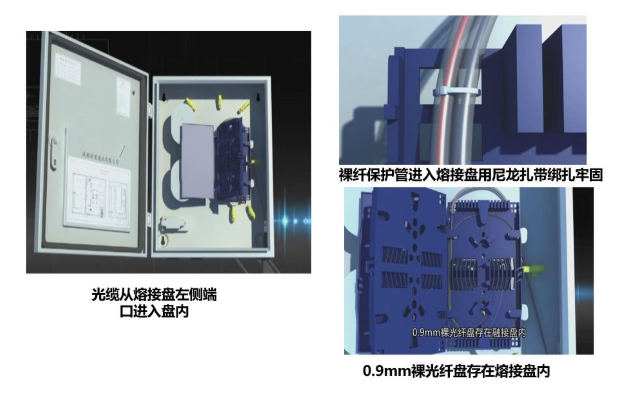

3、光分箱进线光缆盘纤保护

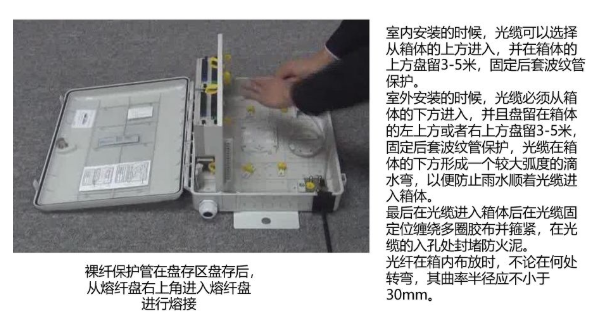

4、光分箱进线光缆箱内布置

5、光分路箱园区光缆进线

6、光分路箱园区光缆进线

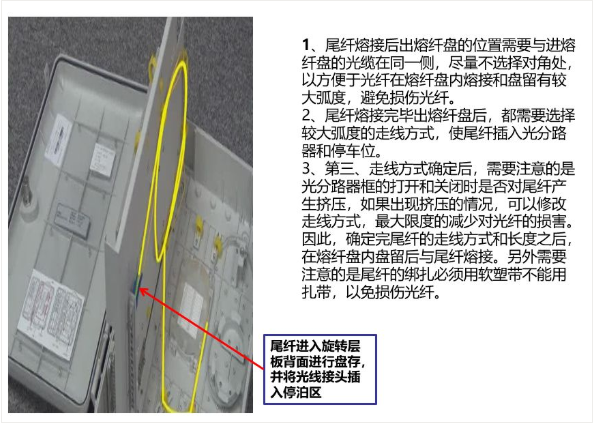

7、光分路箱尾纤走线工艺

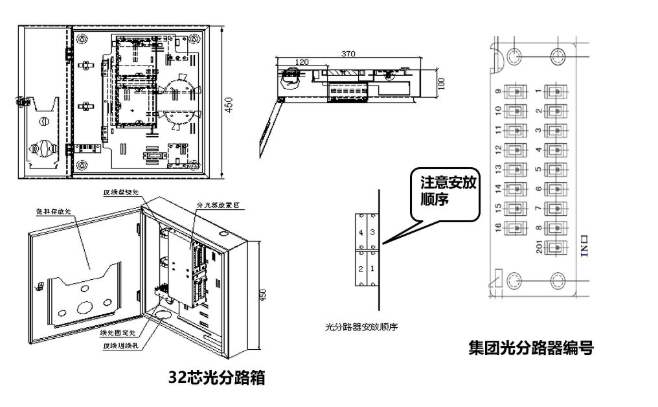

8    光分路箱内部编码和安放顺序

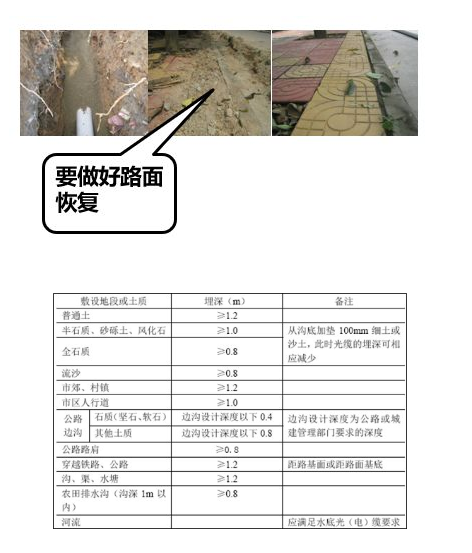

1、管道光缆要求

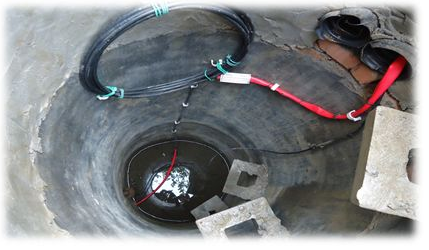

人井内光缆敷设

管道光缆根据接入需要按设计要求进行中间人孔预留。

光缆在人孔内需悬挂光缆标示牌，标明光缆的规格程式、用途等具体要求用红色软管保护。

2、架空和墙壁光缆要求

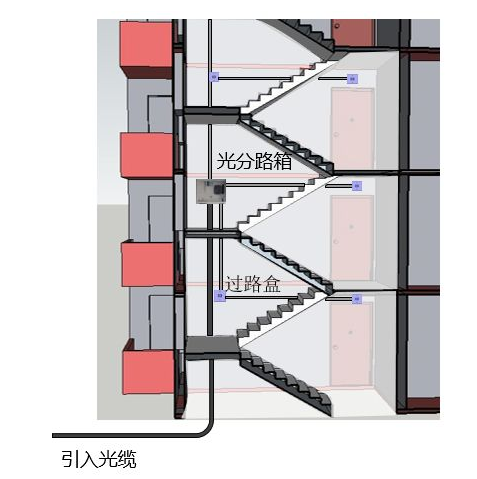

3、楼道布线

v光分路箱应选择靠近垂直管道、方便维护的位置安装。

v为方便后续布线，光分路箱应安装在中间楼层。

v垂直管道位置首选靠近用户家门的平台，次选休息平台。垂直管道敷设完毕后，应修补好楼板孔洞，粉刷受污染墙面。

v垂直管道首选PVC管，每层加装一个过路盒；次选塑料线槽。

v水平管道首选波纹管，次选单孔PVC管和塑料线槽，慎用楼道明线钉固方式。
